產品介紹

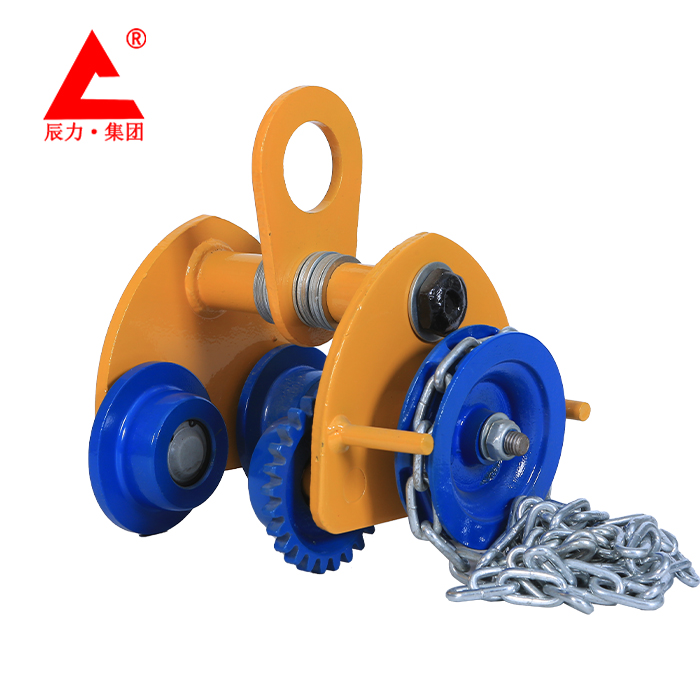

手拉葫蘆單軌小車又叫單軌行車、跑車,是方便手動起重葫蘆能夠?qū)崿F(xiàn)在工字鋼梁上水平運行的工具,同樣作為手動式,可通過順時針、逆時針拉動手拉鏈條實現小車移動,由此帶動倒鏈到達不同的位置。
其主要是跑車的四個輪子貼合到鋼梁的下翼緣上,且間距可以跟隨工字鋼的寬度靈活調整,也就是銷軸上墊片的數量。
產品特點
1. 滿足不同工字鋼寬度的安裝要求,滿足不同載荷噸位的起重吊裝作業。
2. 使吊裝重物吊點位置更靈活,可靈活搭配不同的倒鏈葫蘆作為運行式使用。
3. 安裝簡單、操作方便、安全性強。
適用領域
適用于不同行業的小型吊裝作業,受環境約束小,可靈活搭配小型懸臂吊、龍門吊等起重機完成戶外的起重工作。

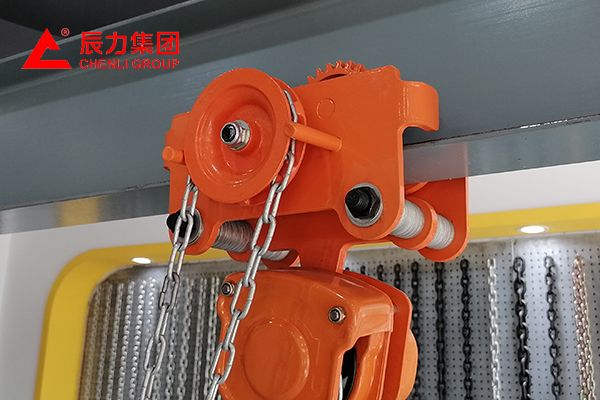

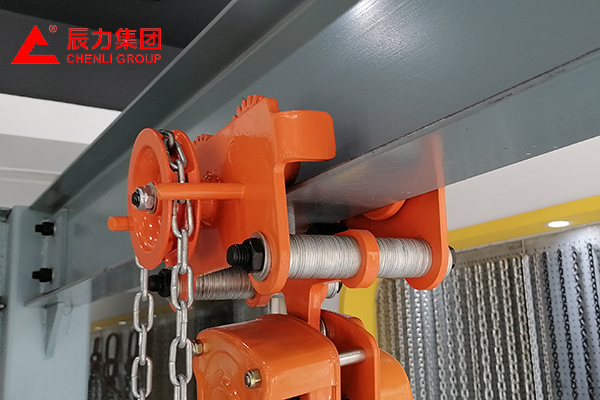

使用詳情
產品參數
型號 | GCF005 | GCF01 | GCF02 | GCF03 | GCF05 | |
額定載重量(噸)(t) | 0.5 | 1 | 2 | 3 | 5 | |
試驗載荷(千牛)(kn) | 7.35 | 14.71 | 29.42 | 44.13 | 61.29 | |
能通過的zui小彎道半徑 | 1.0 | 1.0 | 1.1 | 1.3 | 1.4 | |
主要尺寸 (亳米) | a | 178 | 189 | 221 | 223 | 262 |
b | 179 | 208 | 233 | 280 | 306 | |
c | 120 | 128 | 145 | 164 | 177 | |
d | 35 | 45 | 60 | 70 | 80 | |
e | 56 | 67 | 80 | 100 | 112 | |
f | 18 | 24 | 27 | 30 | 35 | |
k | 75 | 80 | 82 | 90 | 100 | |
推薦用工字鋼(亳米)(mm) | 75-125 | 75-125 | 100-150 | 100-150 | 125-175 | |
凈重(千克)(kg) | 9.2 | 12.1 | 14.4 | 25 | 37.1 |
