辰力集團生產的吊裝鏈條一般常用的等級為G80級也稱為T8級,也有更高強度需求的G100級,包括礦用鏈條需要的強度和耐磨性也更高。以下針對常用的80級吊裝鏈條,對規格及尺寸進行介紹:
G80鏈條規格尺寸:
規格 Size dxp (mm) | 最小內寬 Inside min. (a) | 最大外寬 Outside max. (b) | 單位長度約 Approx Weight (kg/m) | 極限工作載荷 Working Load Limit (t) | 試驗負荷 Test Load (kN) | 最小破斷負荷 Breaking Load min. (kN) |
Φ3.2x9 | 3.8 | 10.9 | 0.22 | 0.3 | 8.1 | 12.9 |
Φ4x12 | 4.8 | 13.6 | 0.34 | 0.5 | 12.5 | 20 |
Φ5x15 | 6 | 17.0 | 0.53 | 0.8 | 19.6 | 31.4 |
Φ6x18 | 7.2 | 20.4 | 0.77 | 1.1 | 28 | 45.2 |
Φ6.3x19 | 7.6 | 21.4 | 0.88 | 1.3 | 31.3 | 50 |
ф7.1x21 | 8.4 | 23.8 | 1.07 | 1.6 | 39.6 | 63.3 |
Φ8x24 | 9.6 | 27.2 | 1.36 | 2 | 50.3 | 80.4 |
Φ9x27 | 10.8 | 30.6 | 1.77 | 2.5 | 63.6 | 102 |
Φ10x30 | 12 | 34 | 2.15 | 3.2 | 78.5 | 126 |
Φ11x33 | 13.2 | 37.4 | 2.6 | 3.8 | 95 | 152 |
Φ12x36 | 14.4 | 40.8 | 3.05 | 4.6 | 113 | 181 |
Φ13x39 | 15.6 | 44.5 | 3.7 | 5.3 | 133 | 212 |
Φ14x42 | 16.8 | 47.6 | 4.3 | 6 | 154 | 246 |
Φ16x48 | 24 | 58 | 5.6 | 8 | 201 | 322 |
Φ18x54 | 27 | 66 | 7 | 10 | 254 | 407 |
Φ19x57 | 28 | 69 | 8 | 11.6 | 283 | 453 |
Φ20x60 | 30 | 73 | 8.7 | 12.5 | 314 | 503 |
Φ22x66 | 33 | 80 | 10.5 | 15 | 380 | 608 |
Φ24x72 | 31.2 | 88.8 | 12.8 | 18.4 | 452 | 723 |
Φ26x78 | 33.8 | 96.2 | 15.2 | 21.2 | 531 | 849 |
Φ26x92 | 33.8 | 96.2 | 14 | 21.2 | 531 | 849 |
Φ28x84 | 36.4 | 104 | 17.6 | 25 | 616 | 985 |
Φ28x106 | 36.4 | 104 | 15.8 | 25 | 616 | 985 |
Φ30x108 | 39 | 111 | 18.6 | 28.8 | 706 | 1130 |
Φ32x96 | 41.6 | 118 | 23 | 31.5 | 804 | 1290 |
Φ32x116 | 41.6 | 118 | 21.1 | 31.5 | 804 | 1290 |
*更多鏈條規格參數可咨詢我們
該起重鏈條采用錳鋼材質制成,可以做拋光、鍍鋅、發黑、電泳、達克羅等多種不同的表面處理,4倍安全系數,可以用于起重葫蘆和成套索具上。作為鏈條索具使用時,可以搭配不同的配件,比如雙環扣、吊環、吊鉤、卸扣等,選擇時應該看好額定載荷,避免使用超載。
另外,EN818是起重鏈條的一個歐洲標準,guo標采用的是GB-T20947(葫蘆鏈)GB-T24816(索具鏈),礦用鏈條標準是GB-T12718 。
?工字鋼夾鉗是一種常用于將起重葫蘆連接到工字鋼梁上的工具,相較于其他鋼板吊具,它更強調像卸扣雙環扣那樣的連接功能。然而,它并不局限于這種用途,同樣可以勝任吊裝鉗的......
?使用方法:鋼板在卡入水平鋼板吊鉗之前,扳動起吊壓板2,使水平鋼板吊鉗張開,分別將兩個起吊鉤插入并挪動到被起吊鋼板,靠近通過重心直線兩邊的底面,經起吊鋼絲繩拉動起......
?工字鋼吊具就是用來吊裝各種工字鋼的,當然也包括H鋼或其他相似的型鋼,這種重物不同于鋼板,但一些鋼板吊裝夾具也是可以用于對型鋼的起吊的。所以,可以選擇的起重吊具還......
吊裝鉗結構逐漸轉向機械化、自動咬合,其中的連接件是一體成型的。手柄包括手柄和前臂,它設置在前臂前部的凹槽內。把手是雙的,前臂自然張開,鉤住凹槽末端的前臂,將重物......

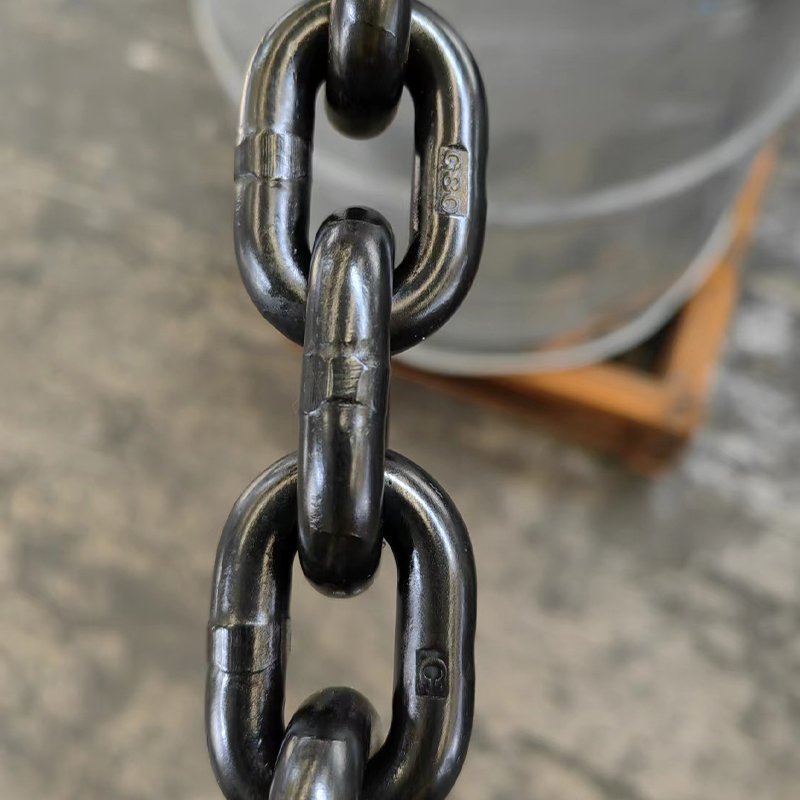

通過發黑表面處理工藝制作的G80起重鏈條?,能夠有較好的防止氧化生銹的作用,鏈條表面光滑,雖然該索具會用于各種吊裝工具或者組合式吊具上,但使用環境比較容易產生塵......
