產品介紹

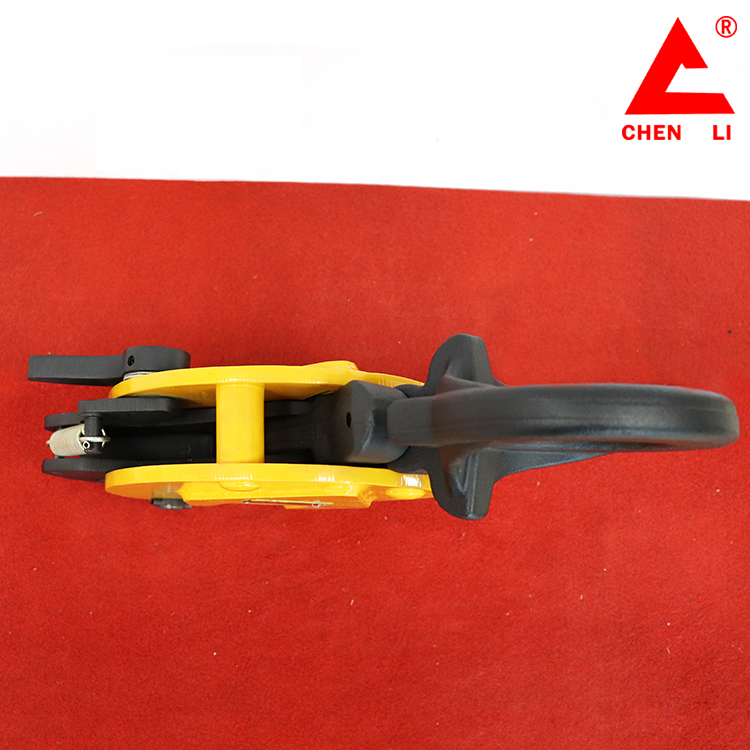

CD型豎吊鋼板起重鉗吊環可以實現水平180°、前后180°所有角度都可以實現,可以從上圖吊環上看的出來,這一點是區別于CDH型的吊環。
產品特點
★用途:適用于鋼板豎直吊裝。
★采用首鋼低碳合金鋼制造。
★載荷范圍:0-12噸.
★以單只試驗為額定載荷,吊裝作業時單只或兩只配套使用。

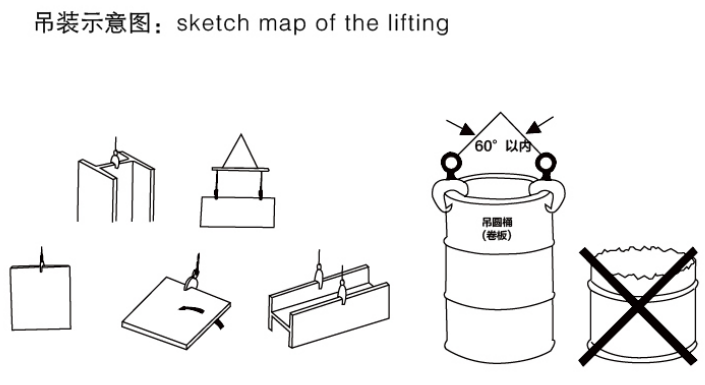

★只能同時吊裝一塊鋼板,嚴禁層疊吊裝。起吊時需將拉環手柄向上,以使彈簧拉緊,卸荷時拉環手柄向下,彈簧放松后簽字和鋼板才能分離。
★吊裝過程中不得碰撞被吊物,嚴禁超載使用。
★試驗載荷=額定載荷*2。
★帶彈簧鎖無作業狀態下,吊具自然加緊,吊上物體夾力成比例增強。
★手柄靈活,吊裝方向更廣。
產品參數
( DSQ)CD型 額定起重量( TON) | 1T | 2T | 3.2T | 5T | 8T | 12T | |
試驗載荷( KN) | 19.8 | 39.2 | 62.72 | 98 | 153.8 | 235.2 | |
鉗口夾持厚度 (MM) | 0-15 | 0-20 | 0-25 | 0-30 | 10-80 | 10-90 | |
主要尺寸 (MM) | A | 45 | 68 | 72 | 80 | 80 | 80 |
B | 60 | 69 | 75 | 97 | 98 | 115 | |
C | 31 | 41 | 45 | 51 | 100 | 100 | |
D | 166 | 176 | 192 | 210 | 310 | 705 | |
E | 320 | 380 | 436 | 495 | 595 | 332 | |
凈重WEIGHT(KG) | 5.4 | 8.3 | 12.5 | 19.8 | 35 | 51.55 |
