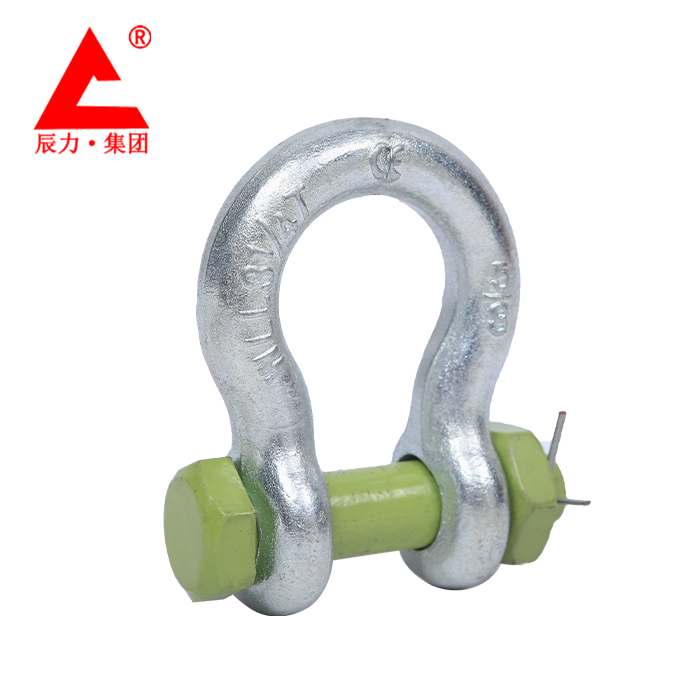

產品介紹
卸扣作為吊索具配件之一,辰力已落成新的生產廠區,設備規模程度再次提高。卸扣包括弓形卸扣、D型卸扣、圓形卸扣和C型索具卸扣等,還可根據實際需求定制大噸位的產品。
生產工藝
1.采用合金鋼制造,通過模鍛和自由鍛的工藝形式相結合的方法進行加工,且通過熱處理讓其具有較強的抗沖擊能力、承載能力,并保持較好的韌性和延伸率,提高其綜合性能和使用周期。
2.表面處理方式可以浸漆、噴漆、電鍍、熱鍍。
3.生產標準:GBT25854-2010 和 EN13889。
產品特點
1.使用簡單方便,適用領域廣,能夠連接各種不同的起重工具。比如鋼板起重鉗、起重鏈條、吊裝帶等。
2.組合靈活,和雙環扣、吊環等其他索具配件可以組合運用構成不同的起重吊索具。
3.結構樣式豐富,生產質量高,兼顧多種不同吊裝環境需求。
載荷標準
1.卸扣需要經過2.5倍試驗載荷( 55t~300t卸扣2倍試驗載荷、400t卸扣1.5倍試驗載荷、500t~ 1500t卸扣1.33倍試驗載荷)。
2.Zui小破斷載荷(即安全系數)均為額定工作載荷的4倍或6倍。
3.定制弓形卸扣可以根據要求單獨設計,可制造載荷范圍:100T~1000T,來滿足某些工程的吊裝需要。
規格噸位參數
(美標弓形卸扣G209)
型號 | 額定載荷W.L.L(T) | 重量 | 尺寸 | 誤差 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | L | M | P | C | A | |||
3/16 | 0.3 | 0.03 | 9.65 | 6.35 | 22.4 | 4.85 | 15.2 | 14.2 | 24.9 | 37.3 | 4.06 | 28.4 | 4.85 | 1.50 | 1.50 |
1/4 | 0.5 | 0.05 | 11.9 | 7.85 | 28.7 | 6.35 | 19.8 | 15.5 | 32.5 | 46.7 | 4.85 | 35.1 | 6.35 | 1.50 | |
5/16 | 0.75 | 0.09 | 13.5 | 9.65 | 31.0 | 7.85 | 21.3 | 19.1 | 37.3 | 53.0 | 5.60 | 45.2 | 7.85 | 3.30 | |
3/8 | 1 | 0.13 | 16.8 | 11.2 | 36.6 | 9.65 | 26.2 | 23.1 | 45.2 | 63.0 | 6.35 | 51.5 | 9.65 | 3.30 | |
7/16 | 1.5 | 0.17 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 51.5 | 74.0 | 7.85 | 60.5 | 11.2 | 3.30 | |
1/2 | 2 | 0.27 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 58.5 | 83.5 | 9.65 | 68.5 | 12.7 | 3.30 | |
5/8 | 3.25 | 0.55 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 74.5 | 106 | 11.2 | 85.0 | 17.5 | 6.35 | |
3/4 | 4.75 | 0.99 | 31.8 | 22.4 | 71.5 | 19.1 | 51.0 | 46.0 | 89.0 | 126 | 12.7 | 101 | 20.6 | ||
7/8 | 6.5 | 1.50 | 36.6 | 25.4 | 84.0 | 22.4 | 58.0 | 53.0 | 102 | 148 | 12.7 | 114 | 24.6 | ||
1 | 8.5 | 2.15 | 42.9 | 28.7 | 95.5 | 25.4 | 68.5 | 60.5 | 119 | 167 | 14.2 | 129 | 26.9 | ||
1-1/8 | 9.5 | 3.12 | 46.0 | 31.8 | 108 | 29.5 | 74.0 | 68.5 | 131 | 190 | 16.0 | 142 | 31.8 | ||
1-1/4 | 12 | 4.52 | 51.5 | 35.1 | 119 | 32.8 | 85.5 | 76.0 | 146 | 210 | 17.5 | 156 | 35.1 | ||
1-3/8 | 13.5 | 5.92 | 57.0 | 38.1 | 133 | 36.1 | 92.0 | 84.0 | 162 | 233 | 19.1 | 174 | 38.1 | 3.30 | |
1-1/2 | 17 | 7.61 | 60.5 | 41.4 | 146 | 39.1 | 98.5 | 92.0 | 175 | 254 | 20.6 | 187 | 41.1 | ||
1-3/4 | 25 | 13.1 | 73.0 | 51.0 | 178 | 46.7 | 127 | 106 | 225 | 313 | 25.4 | 231 | 57.0 | ||
2 | 35 | 18.0 | 82.5 | 57.0 | 197 | 53.0 | 146 | 122 | 253 | 348 | 31.0 | 263 | 60.0 | ||
2-1/2 | 55 | 38.9 | 105 | 70.0 | 267 | 69.0 | 184 | 145 | 327 | 453 | 35.1 | 330 | 79.5 | 6.35 |
