產品介紹

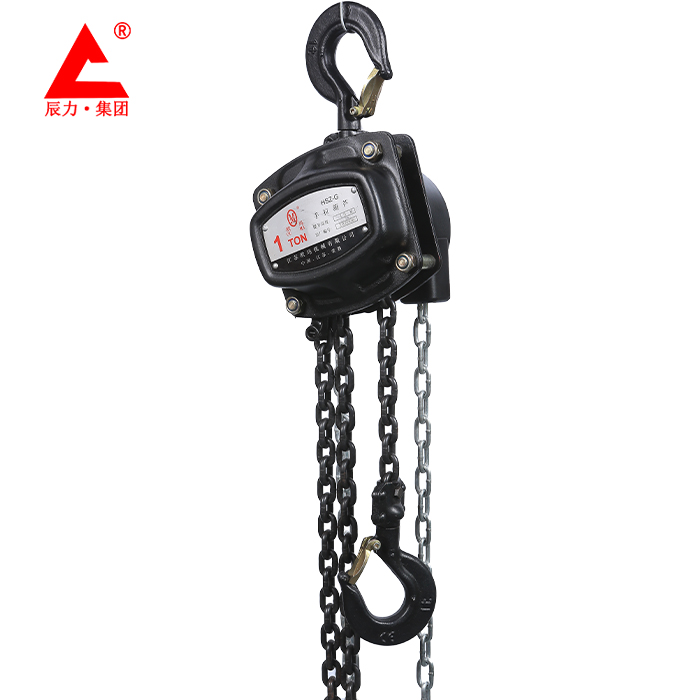

HSZ-G型手拉葫蘆和其他型號不同在于有四個支撐桿,所以從外觀上看它是方形的。這樣一來受力支撐強度也會更高,整體質量也有提高,另外它的優勢在于可以改做倒掛葫蘆或360°旋轉手拉葫蘆。
產品特點
1、內部齒輪傳動件均采用20CrMnTi合金鋼和嚴格的滲碳熱處理工藝,相對比傳統工藝增加了齒輪的抗耐磨性;
2、配置長軸止退墊圈限位裝置防止葫蘆鏈條下降到zui底部時,鏈輪和螺母鎖死,避免產生安全問題;
3、沖壓式導鏈板,使鏈條導向更順暢,防護效果更好。四根支撐桿設計,運轉過程中機身更穩定;
4、采用高強度G80辰力專li鏈條;
5、手罩殼采用卷邊加強筋設計,外觀美觀,整體機身強度更高,增加手拉鏈運行順暢度。
產品參數
額定載荷 | 0.5 | 1 | 1.5 | 2 | 3單鏈 | 3 | 5 | 10 | 20 | 30 | 50 | |
標準提升高度m | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
試驗載荷(KN) | 6.3 | 12.5 | 20 | 25 | 40 | 40 | 62.5 | 125 | 250 | 375 | 625 | |
額定手拉力(ND) | 210 | 260 | 265 | 272 | 320 | 280 | 358 | 370 | 370*2 | 370*2 | 370*2 | |
起重鏈行數 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
起重鏈直徑 | 6 | 6 | 7.1 | 8 | 10 | 7.1 | 10 | 10 | 10 | 10 | 10 | |
主要尺寸Dimensions(mm) | A | 135 | 135.5 | 163 | 172 | 181 | 163 | 182 | 182 | 192 | 330 | 410 |
B | 130 | 161 | 182 | 218 | 266 | 220 | 270 | 365 | 630 | 670 | 900 | |
C | 266 | 368 | 392 | 407 | 621 | 465 | 636 | 798 | 890 | 1000 | 1950 | |
D | 36 | 40 | 52 | 52 | 60 | 60 | 68 | 85 | 106 | 106 | 170 | |
K | 25.5 | 28 | 38 | 38 | 42 | 42 | 50 | 57 | 84 | 84 | 130 | |
凈重 (Kg) | 7 | 12 | 17 | 18 | 36 | 21 | 42 | 72.6 | 162 | 228 | 1085 | |
起升高度每增1m增加重量(Kg) | 1.5 | 1.8 | 2.1 | 2.3 | 3 | 3.1 | 4.6 | 9.8 | 19.6 | 28.3 | 50 | |
包裝尺寸 | 20*16*19 | 23*18*20 | 27*22*22 | 29*22*22 | 40*24*21 | 33*24*22 | 42*28*24 | 54*49*30 | 78*72*34 | 88*78*42 | 160*130*75 |
