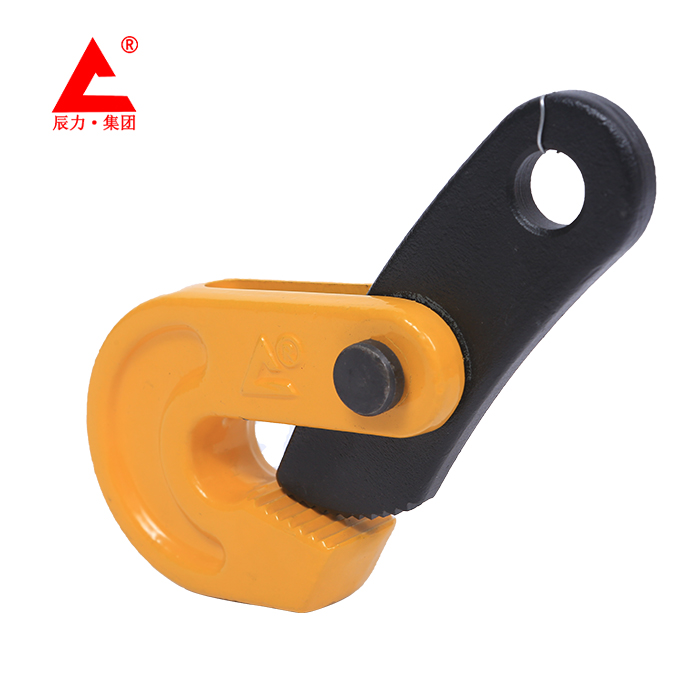

L型橫吊鋼板起重鉗作為一種用于橫向吊裝鋼板的起重吊具,工作原理是將鉗舌和鉗體夾緊鋼板,形成一個夾緊力,從而使鋼板懸掛起來。適用于橫向吊裝單個鋼板,操作簡單。
★用途:適用于鋼板水平吊裝。
★采用首鋼低碳合金鋼制造或鍛造兩種形式。
★載荷范圍:0-5噸。
★以兩只試驗為額定載荷,吊裝作業時2只四只成組使用,鋼板較大時加平衡梁。
★試驗載荷=額定載荷*2。
★嚴禁超載使用,不得碰撞被吊物。
★強韌耐久,易操作。
產品參數
( DHQL)L型-額定起重量CAPACITY ( TON) | 0.8T | 1T | 1.6T | 2.5T | 3.2T | 5T | |
試驗載荷TESTLOAD(KN) | 5.68 | 19.8 | 31.36 | 49 | 62.72 | 98 | |
鉗口夾持厚度、開口尺寸 (MM) | 0-15 | 0-20 | 0-25 | 0-30 | 0-35 | 0-50 | |

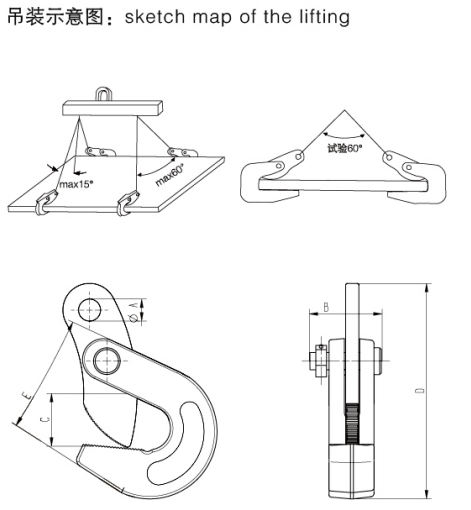

主要尺寸 | A | 8 | 20 | 28 | 30 | 30 | 38 |
B | 45 | 56 | 69 | 8o | 84 | 105 | |
C | 31 | 40 | 50 | 76 | 80 | 85 | |
D | 80 | 225 | 278 | 335 | 340 | 374 | |
E | 80 | 110 | 140 | 165 | 175 | 190 | |
凈重 | 1.55 | 2.9 | 5.95 | 9.8 | 11.15 | 16.65 |

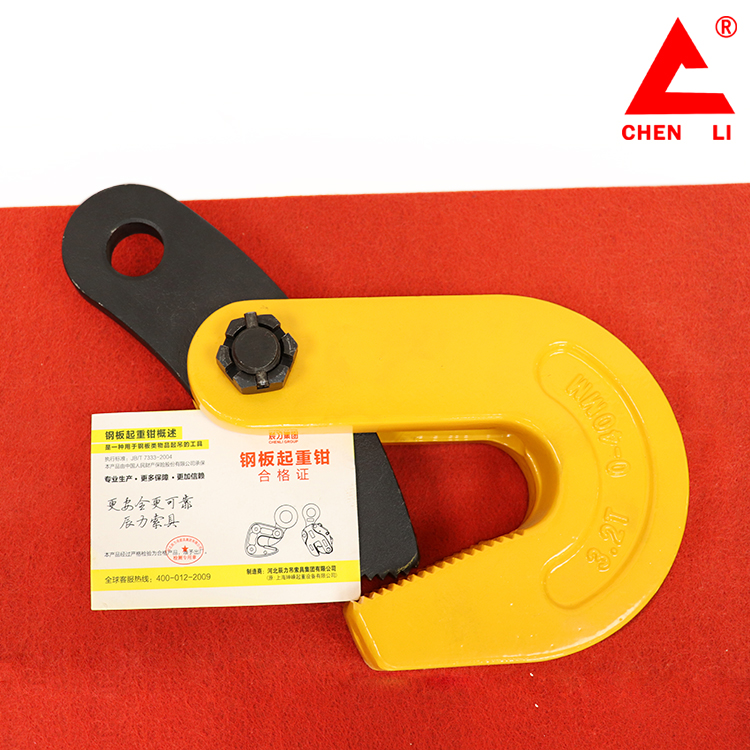

合格證:
